Портативная электростанция с солнечной панелью: как устроена автономная связка

Связка выглядит просто: два устройства и кабель. Но между ними работает третий участник, от которого зависит, дойдет ли до батареи заявленная мощность.

• Панель. Монокристаллические элементы, превращающие свет в постоянный ток. Энергетическая эффективность современных модулей доходит до 23%, но напряжение и ток на выходе плавают: от облака, от угла, от температуры.
• Контроллер MPPT. Электроника, которая ищет точку максимальной мощности панели и приводит ее напряжение к тому, что нужно батарее. Против простого PWM-контроллера прибавка доходит до 15-30%.
• Станция. Принимает ток на солнечный вход, ограничивает его по напряжению и мощности и передаёт в аккумулятор под контролем BMS. Поэтому панель и не подключают к батарее мимо станции.

Вывод простой: связка работает не тогда, когда панель мощная, а тогда, когда ее параметры укладываются в диапазон входа станции.

Цифра на корпусе панели и цифра на дисплее станции обычно не совпадают. Ничего странного в этом нет: номинал измеряют в лаборатории, а работает панель под открытым небом.

• Номинал. Заявленные 200 или 300 Вт панель дает при освещенности 1000 Вт на квадратный метр, температуре 25°C и перпендикулярном солнце. В поле такие условия складываются редко, и ориентироваться стоит на 60-75% номинала.

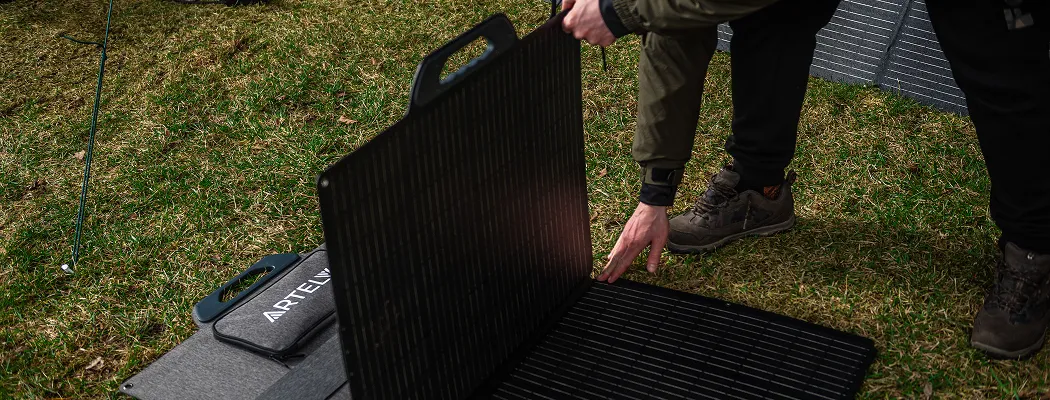

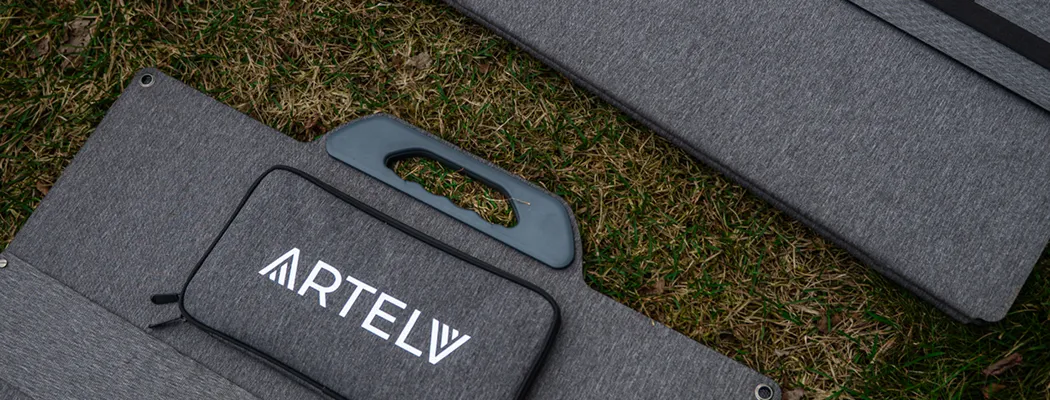

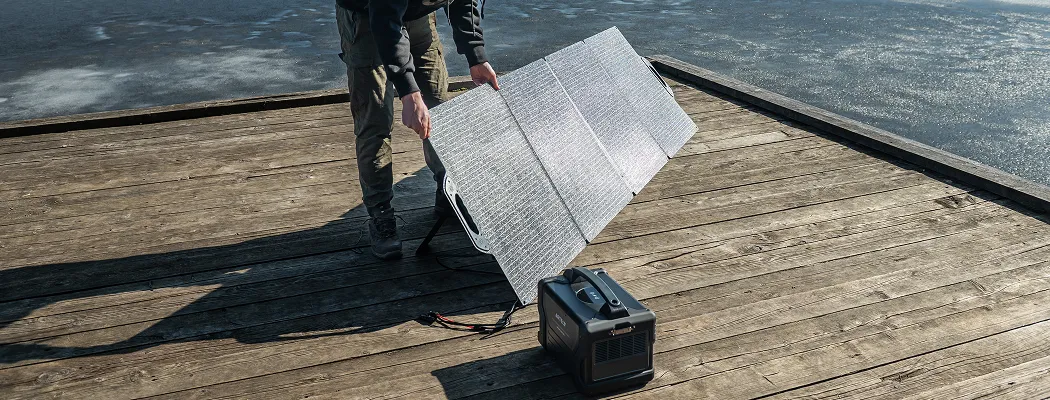

• Угол и тень. Панель, лежащая плашмя на траве, ловит заметно меньше света, чем поставленная под углом; у складных модулей ARTELV для этого есть встроенные ножки. Элементы соединены последовательно, поэтому тень от ветки роняет ток всей цепочки.
• Температура. Нагрев кремния снижает отдачу – отсюда парадокс, при котором прохладный ясный день дает больше энергии, чем жаркий полдень. Рабочий диапазон панелей ARTELV - от -10°C до +60°C.

На практике в средней полосе в ясный летний день солнечная панель на 200 Вт приносит порядка 600-900 Вт·ч. Этого хватает, чтобы полностью восполнить портативную электростанцию ARTELV Энергия 700 с запасом 537,6 Вт·ч.

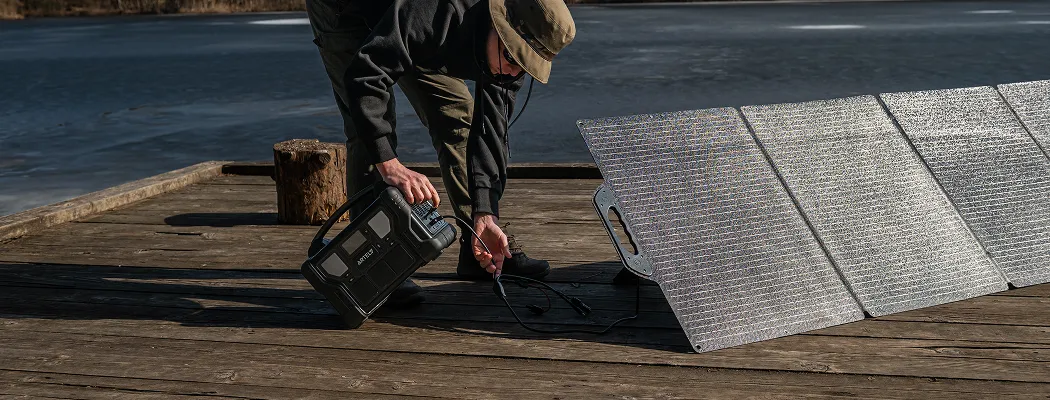

Совместимость определяют не бренд и не мощность, а несколько технических значений. Когда они совпадают, зарядка начинается сразу, как только панель разложена на солнце.

Напряжение: главный параметр совместимости

Солнечный вход современных портативных электростанций рассчитан на конкретный диапазон, и напряжение панели обязано в него попадать. Электростанции ARTELV Энергия 700 и флагманская ARTELV PSL 1500W обладают широким диапазоном солнечного входа через разъем Anderson – от 12 до 60 В.

Это обеспечивает им полную универсальность. Автономная солнечная панель ARTELV Энергия 200 (рабочее напряжение 19,5 В) и более мощная Энергия 300 (рабочее напряжение 38,8 В) идеально укладываются в этот стандарт. Вы можете комбинировать их с любой из этих станций: встроенная автоматика сама определит параметры тока, а защита сработает только в случае превышения порога в 60 В.

Мощность входа и разъемы

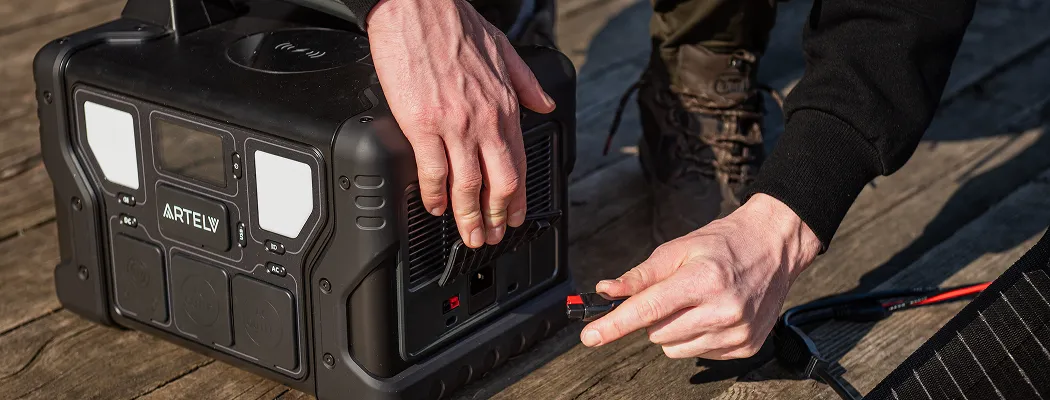

Переносная солнечная панель слабее входа подключать можно всегда, станция просто зарядится медленнее. Превышать мощность приема смысла нет: лишние ватты срежет контроллер. Станции на 500-600 Вт·ч хватает панели на 200 Вт, станции на 1200-1300 Вт·ч нужна панель на 300 Вт. Единого стандарта разъемов нет - встречаются XT60, Anderson и DC на 5,5 мм.

Солнечная панель – не обязательное дополнение к станции, а инструмент для конкретных сценариев. Полезно понять заранее, попадаете ли вы в их число.

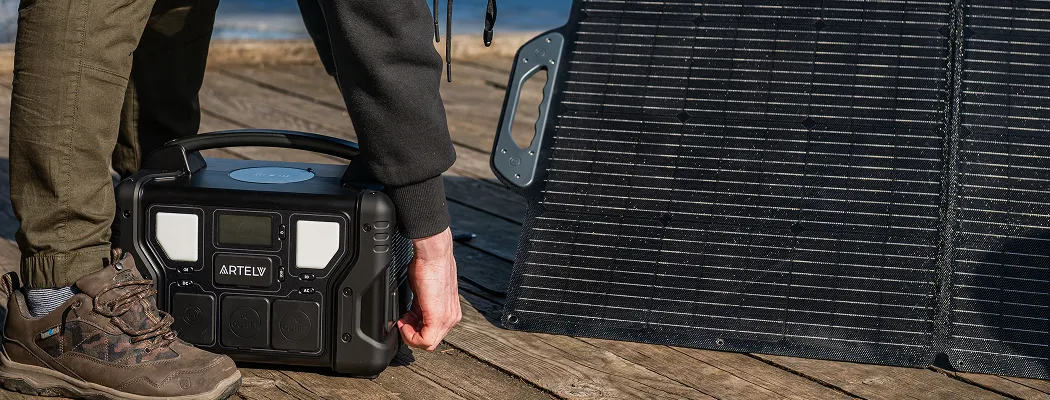

• Автодом и долгие поездки. Сценарий, ради которого связка и создавалась: станция копит энергию днем и отдает вечером, а маршрут перестаёт зависеть от кемпингов с электричеством.

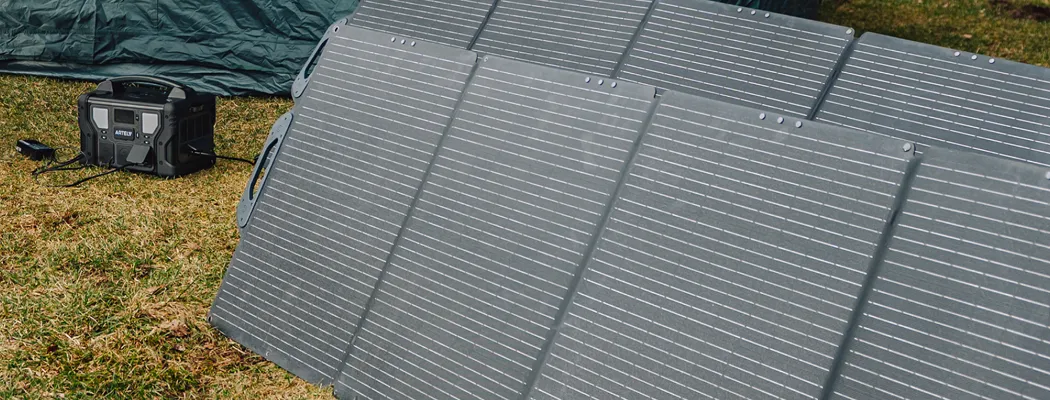

• Экспедиции и полевая работа. Когда техники много - фонари, рации, тепловизоры – расход растет каждый день, а розетки не появляются.
• Дача с частыми отключениями. Спорный случай: если свет пропадает на несколько часов, станцию проще заряжать от сети. Смысл появляется, когда отключения длятся сутками или линии нет вовсе.

Если самой станции у вас еще нет, начинать стоит не с панели, а с выбора источника питания.

Портативная электростанция сама по себе – это ограниченный запас энергии, который рано или поздно заканчивается. Панель сама по себе дает ток только тогда, когда светит солнце, а не тогда, когда он нужен. Вместе они образуют маленькую электростанцию с суточным циклом. Поэтому связку выбирают не как два гаджета, а как один узел: станцию - по потреблению, панель – по станции.
