Ошибки при выборе кронштейна для тяжелого прицела: как избежать смещения СТП

Самая главная ошибка – покупка дешевых креплений из несертифицированных алюминиевых сплавов (часто заявляемых как «авиационный алюминий», но являющихся по факту хрупким силумином).

• Техническая суть проблемы: При массе тепловизора от 700-900 граммов и более, крепежный узел в момент выстрела испытывает огромные перегрузки. Силумин обладает высокой остаточной деформацией и низкой прочностью на срез. Под воздействием сильной отдачи стальные крепежные винты просто вытягивают резьбу из мягкого тела кронштейна. Лапки фиксаторов деформируются, на них появляются микротрещины. В результате зажим ослабевает, и прицел начинает незаметно смещаться в пазах.
• Как правильно: Для тяжелой тепловизионной оптики, необходимо использовать кронштейны из оригинальных высокопрочных сплавов с качественным анодированием, а в идеале – из закаленной стали. Проверенные производители фрезеруют моноблоки из единой заготовки металла, что полностью исключает внутренние дефекты структуры и гарантирует максимальную жесткость.

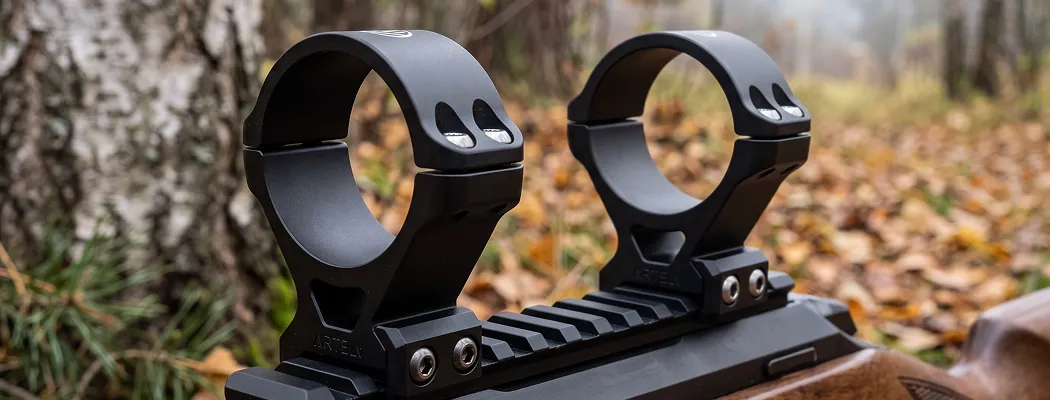

Стрелки часто пытаются адаптировать под новый тепловизор или ночник стандартные раздельные кольца, оставшиеся от прежней легкой оптики, чтобы не тратиться на новое основание.

• Техническая суть проблемы: Раздельные кольца монтируются на планку независимо друг от друга. При установке длинного и тяжелого прибора любая минимальная несоосность посадочных мест на ствольной коробке или погрешность геометрии самой планки приводит к возникновению критического внутреннего напряжения в корпусе прицела. При выстреле раздельные кольца воспринимают импульс отдачи неравномерно. Это вызывает микроперекосы электронной и оптической оси прибора, приводя к хаотичному уходу средней точки попадания от выстрела к выстрелу.

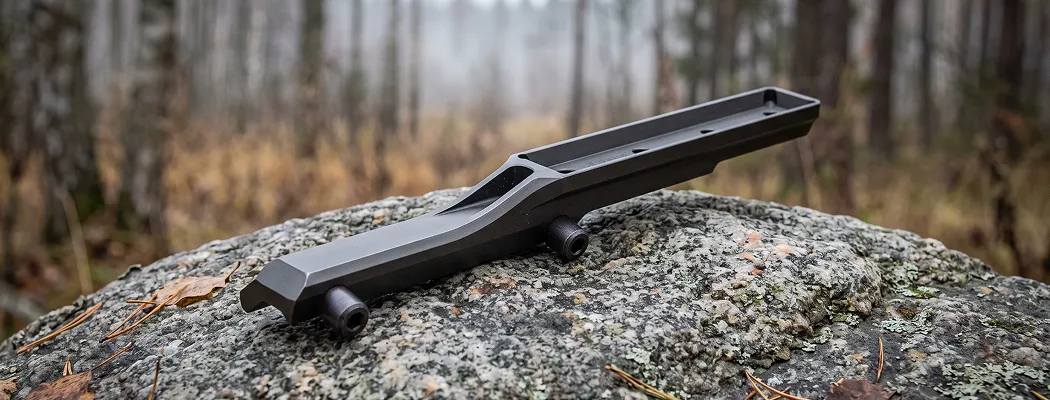

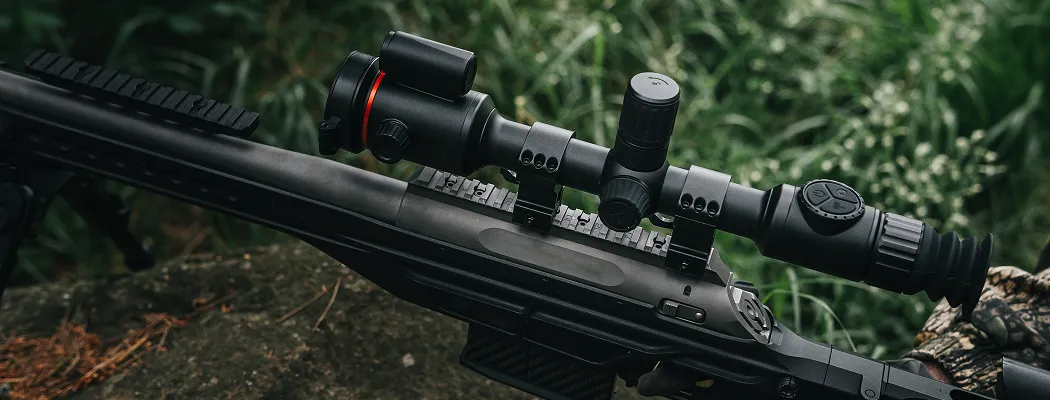

• Как правильно: Профессиональным решением для монтажа тяжелых приборов является единый моноблочный кронштейн (моноблок). Он жестко связывает переднюю и заднюю точки фиксации в общую шину, равномерно распределяет энергию отдачи по планке оружия и полностью разгружает корпус оптики от скручивающих нагрузок.

Многие забывают, что кронштейн для тепловизора удерживается на оружии не только за счет силы трения от поперечного зажима лапок, но и благодаря физическому упору в пазы планки.

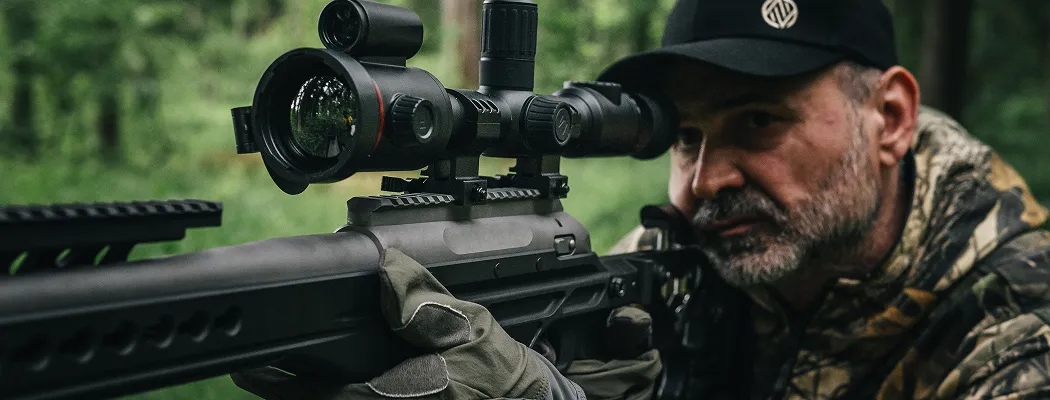

• Техническая суть проблемы: Существует распространенное заблуждение, что стандарты Weaver (Вивер) и Picatinny (Пикатинни) абсолютно идентичны. На практике у них отличается ширина поперечных пазов (у Пикатинни она строго 5,23 мм, у Вивера может быть около 4,57 мм). Если поперечные болты или стопорные зубы (шпонки) кронштейна по своей ширине меньше, чем пазы на установленной планке карабина, образуется свободный продольный люфт. В момент выстрела тяжелый прицел по инерции стремится остаться на месте, пока карабин движется назад. Без плотного физического упора кронштейн начнет микросмещения вперед, разбивая пазы планки. Сдвиг основания всего на 0,1 мм дает отклонение средней точки попадания пули в десятки сантиметров на дистанции 100 метров.
• Как правильно: Подбирайте кронштейн со строгим соответствием геометрии вашей планки. При установке крепления на оружие всегда сдвигайте кронштейн вперед до упора (в сторону дульного среза) перед тем, как окончательно затянуть фиксирующие элементы. Таким образом вы заранее выберете весь люфт, и отдача не сможет сдвинуть комплекс.

Установка кронштейна и тепловизора «на глаз» обычным Г-образным шестигранником из строительного магазина – прямая дорога к порче оборудования и нестабильной стрельбе.

• Техническая суть проблемы: Недотяжка винтов гарантирует, что тяжелый тепловизор для охоты сместится уже после первых 3-5 выстрелов из-за вибрации. Перетяжка винтов гораздо опаснее. Она приводит к срыву витков резьбы, деформации посадочного места прицела или скрытому перенапряжению металла. Перетянутый стальной болт под воздействием вибрации от выстрела калибра магнум может просто лопнуть прямо в процессе охоты. Кроме того, чрезмерное сдавливание полуколец способно зажать внутренние механизмы ввода поправок оптического прицела.

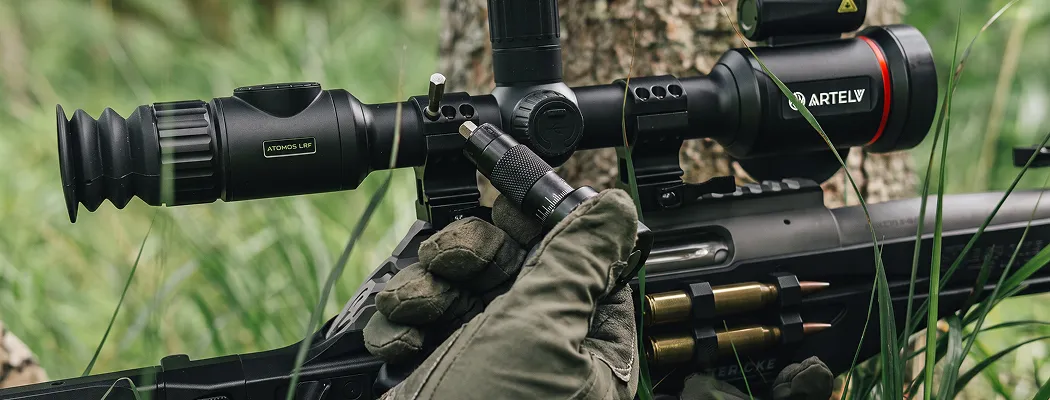

• Как правильно: Монтаж тяжелой оптики должен производиться строго с использованием динамометрического ключа. На резьбу крепежных винтов (за исключением быстросъемных флажковых механизмов) в обязательном порядке наносится разъемный анаэробный фиксатор резьбы (синего цвета). Он предотвращает самооткручивание от вибрации, но позволяет демонтировать узел при необходимости. Среднее усилие для винтов полуколец, обжимающих прицел: 1.8-2.2 Нм. Среднее усилие для винтов зажима основания кронштейна на планку Picatinny: 4.5-5.5 Нм (всегда сверяйтесь с паспортом конкретного изделия).

Перед выездом обязательно проверьте прицельный комплекс по следующим пунктам:

• Проверка базы: Планка Picatinny на ствольной коробке карабина должна сидеть монолитно. Проверьте, посажены ли ее фиксирующие винты на клей/фиксатор (на заводе об этом заботятся не всегда).
• Контроль зазоров (клиренс): Между объективом (или его защитной крышкой) и стволом карабина должен оставаться четкий зазор (минимум 2-3 мм). При выстреле ствол совершает колебательные движения (эффект «хлыста»). Если тяжелый прицел установлен слишком низко и касается ствола, средняя точка попадания будет уходить непредсказуемо.
• Единообразие затяжки: Винты на кольцах кронштейна должны затягиваться крест-накрест, а зазоры между левой и правой сторонами полуколец должны быть абсолютно одинаковыми.
• Регулярная инспекция: Тяжелая тепловизионная техника требует внимания – перед каждым ответственным выездом проверяйте состояние зажимных винтов основания.

Кронштейн для тепловизора – это не второстепенный переходник, на котором можно сэкономить, а полноценная, высоконагруженная часть прицельного комплекса. Стабильность средней точки попадания на 50% зависит от качества самой оптики и на 50% – от жесткости промежуточного звена между ней и карабином. Выбирая надежные посадочные места из качественных материалов и соблюдая правила технического монтажа, вы гарантируете предсказуемый и точный выстрел в любых погодных и полевых условиях.
