Материал линз имеет значение: Почему германий используется в объективах?

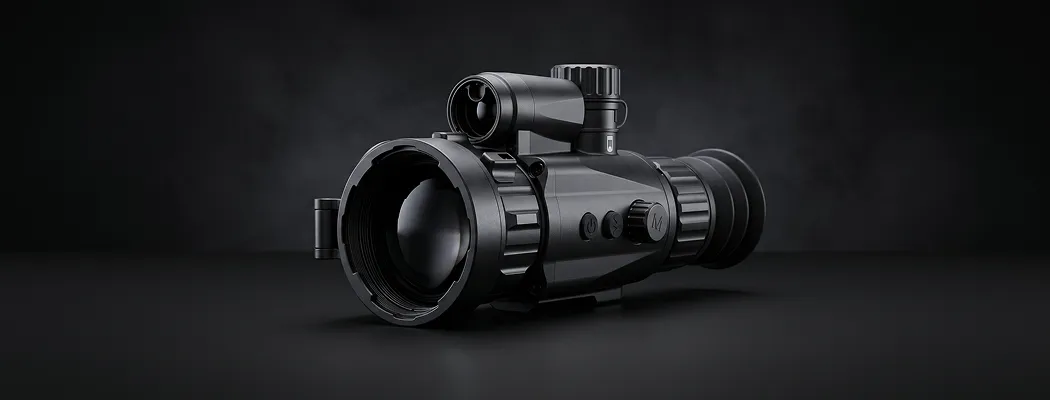

Германиевый объектив тепловизионного прицела ARTELV

При выборе тепловизионного прицела или монокуляра покупатели обычно изучают разрешение матрицы, шаг пикселя в микронах и температурную чувствительность NETD. Однако ключевой элемент всей оптической системы часто остается в тени. Речь идет о материале линзы тепловизора. Именно он определяет, какое количество тепловой энергии дойдет до сенсора и насколько четкую картинку вы увидите в окуляре.

Сегодня на рынке тепловизионной оптики прослеживается четкая тенденция: из-за резкого мирового удорожания на линзы из германия многие производители начали экономить на компонентах. Чтобы удержать низкую стоимость приборов, бренды массово переходят на дешевые аналоги и композитные материалы.

Разбираем физику процесса, характеристики тепловизора и сравним два главных материала линз — германий и селенид цинка.

Линза объектива: почему обычное стекло бесполезно для тепловизора

Обычное кварцевое стекло, которое используется в дневных оптических прицелах, биноклях и смартфонах, абсолютно непригодно для тепловизионных устройств. Физика инфракрасного излучения такова, что стандартное стекло работает для него как глухая кирпичная стена. Оно полностью поглощает и отражает длинноволновые тепловые лучи (диапазон LWIR от 7 до 14 мкм), которые исходят от живых объектов и техники.

Если посмотреть на человека сквозь обычное оконное стекло в тепловизор, вы увидите лишь холодный непрозрачный экран. Именно поэтому для создания тепловизионной линзы требуются редкие, дорогие и сложные в обработке полупроводниковые материалы и кристаллы. Исторически и технологически главным фаворитом в этой сфере всегда являлся чистый монокристаллический германий.

Почему бренды массово отказываются от германия?

Современная рыночная тенденция такова, что цена на германий бьет исторические рекорды. В попытках снизить себестоимость производства и залить рынок бюджетными приборами, многие производители тепловизоров начали массово искать альтернативы материала линз.

Бренды идут на технологический компромисс и переориентируются на более доступные синтетические материалы — селенид цинка (ZnSe) и халькогенидные стекла. Для конечного потребителя в магазине это преподносится как «инновационное решение для оптимизации цены», но на практике скрывает серьезные потери в качестве работы прибора на дистанции.

Бескомпромиссная позиция ARTELV: только чистый германий

Философия ARTELV строится на бескомпромиссной надежности, поэтому компания принципиально не участвует в гонке за тотальным удешевлением компонентов в ущерб качеству. Во всех тепловизионных прицелах ARTELV используются передние линзы объектива, изготовленные исключительно из 100% чистого германия высокого класса очистки.

Это дает охотникам и стрелкам несколько фундаментальных преимуществ:

Эталонное светопропускание. Германий обладает наивысшим коэффициентом пропускания инфракрасных волн в целевом для тепловизоров диапазоне. Он собирает даже самые слабые тепловые сигналы от объектов, находящихся на дистанции в несколько километров.
Экстремальный показатель преломления. Высокий индекс преломления германия позволяет инженерам проектировать более компактные, но при этом светосильные и широкоугольные объективы.
Бритвенная резкость и детализация. Линза для тепловизора из чистого германия не искажает картинку и не создает тепловых шлейфов вокруг цели. В прицелах ARTELV вы четко видите не просто тепловое пятно, а мелкие детали: текстуру шерсти зверя, ветки деревьев перед ним, рога и анатомические особенности трофея.

Охотник с тепловизионным прицелом ARTELV с германиевым объективом

Селенид цинка и халькогениды: в чем подвох дешевых аналогов

Селенид цинка (ZnSe) — это искусственно выращенный в лабораторных условиях материал для линзы объектива. Его производство обходится в разы дешевле, чем добыча и сложнейшая зонная плавка природного германия. Он широко применяется в оптике промышленных CO2-лазеров, однако при переносе этой технологии в сферу тепловизоров для охоты стрелки сталкиваются со скрытыми недостатками.

«Мыльная» картинка в сложных условиях

Селенид цинка имеет значительно более низкий коэффициент преломления и уступает германиевому объективу в эффективности пропускания длинных инфракрасных волн. На практике в идеальную сухую погоду разница может быть незаметна. Но как только охотник сталкивается со сложными метеоусловиями (туман, проливной дождь, высокая влажность, изморозь), прибор с линзой из селенида цинка начинает «мылить». Картинка становится серой, плоской, а границы объектов размываются.

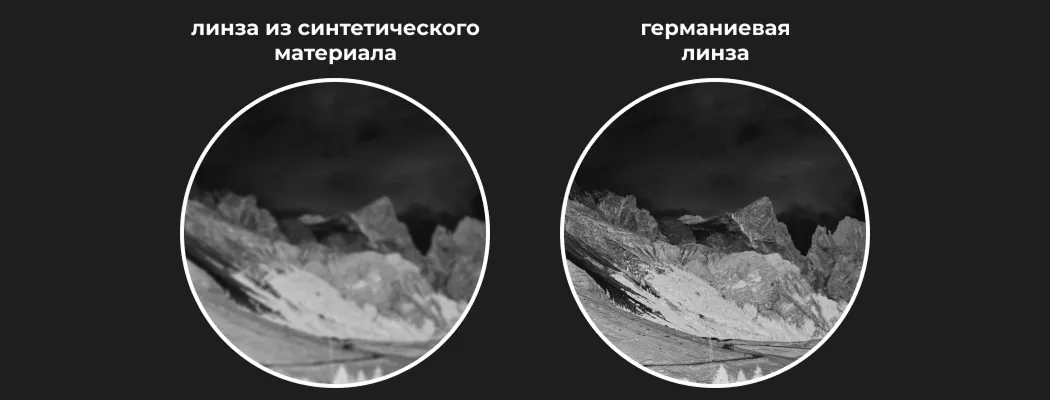

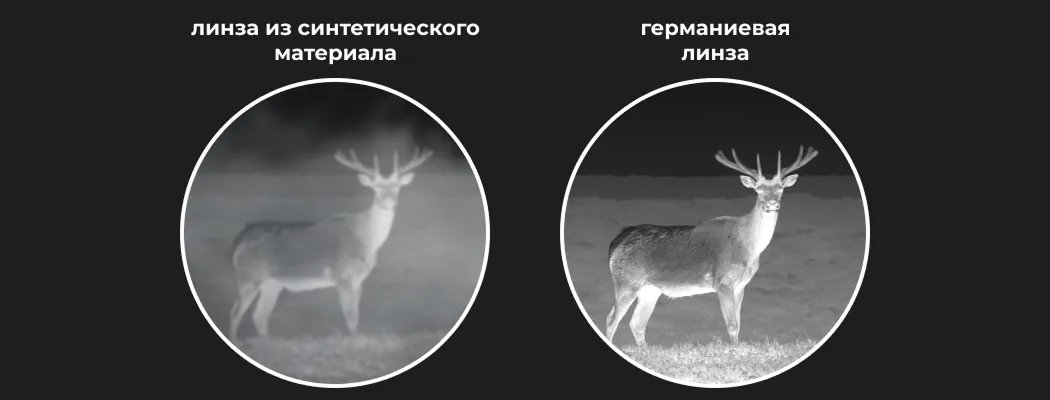

Сравнение картинки: линза из синтетического материала и германиевая линза

Хрупкость и мягкость материала

Селенид цинка механически гораздо менее прочен, чем германий. Он обладает низкой твердостью, из-за чего линзу объектива очень легко поцарапать веткой в лесу или даже жесткой песчинкой при неаккуратной протирке в полевых условиях. Кроме того, материал чувствителен к термическим и механическим ударам — от жесткой отдачи крупных охотничьих калибров (.300 Win Mag, 9.3×62) в структуре кристалла цинка со временем могут появляться микротрещины, выводящие оптику из строя.

Материал линз: Германий или Селенид цинка?

Чтобы наглядно увидеть разницу между премиальным и бюджетным подходом к производству тепловизоров, рассмотрим их ключевые параметры:

Характеристика	Германий	Селенид цинка и композиты
Эффективность в тумане и дожде	Экстремально высокая. Сохраняет четкие контуры целей сквозь плотную влагу.	Средняя. Картинка быстро теряет контрастность, превращаясь в серое марево.
Детализация объектов	Максимальная. Видны травинки, ветки, элементы рельефа и трофейные качества зверя.	Базовая. Позволяет обнаружить силуэт, но затрудняет точную идентификацию.
Механическая прочность	Высокая. Линзы из германия устойчивы к вибрациям, отдаче крупных калибров и случайным царапинам.	Ниже средней. Требует бережного обращения, подвержен царапинам от песчинок.
Стоимость производства	Очень высокая (определяет премиальный статус прибора).	Низкая (используется для удешевления массового сегмента).

Экономия на тепловизионной линзе обнуляет параметры матрицы

Покупая устройство с объективом из дешевых аналогов германия, охотник сознательно урезает возможности даже самой мощной и дорогой матрицы. Если линза перед сенсором не способна качественно и без искажений сфокусировать ИК-лучи, чувствительность тепловизора падает, матрица с разрешением 640×512 пикселей выдаст посредственное, размытое изображение.

В реальных условиях охоты это приводит к критическим ошибкам: стрелок не может точно определить пол и возраст животного, путает объект охоты со скотом или, что еще хуже, с другим человеком в зарослях. Пристрелка такого прибора также усложняется из-за размытых границ теплоконтрастной мишени.

Стрелок целится через тепловизионный прицел ARTELV

Честный выбор для профессионалов

В условиях дикой природы компромиссы неуместны — на ответственной охоте или при выполнении сложных тактических задач у стрелка часто есть всего один шанс на точный выстрел.

Выбирая тепловизоры для охоты и наблюдения, всегда оценивайте материал линз — только чистый германий гарантирует бескомпромиссное качество картинки. Покупка такой оптики станет долгосрочной инвестицией в безупречную видимость, мгновенное распознавание целей и стопроцентный результат в любых погодных условиях.

Перейти в каталог тепловизионных прицелов

Вопросы и ответы

Да, они сильно различаются визуально. Линза объектива из германия имеет характерный темно-серый, почти металлический зеркальный цвет с легким синеватым или фиолетовым отливом. Селенид цинка сам по себе является прозрачным кристаллом ярко-желтого или оранжевого цвета. Даже с учетом защитных многослойных напылений объективы из селенида цинка выдают отчетливый янтарно-желтый оттенок.

Германий — это редкий рассеянный элемент, у которого нет собственных крупных месторождений. Его получают в микроскопических количествах как побочный продукт при переработке цинковых руд и угля. Текущая мировая тенденция удорожания связана со взрывным ростом спроса на этот полупроводник в сфере микроэлектроники, оптоволокна, а также из-за жестких экспортных ограничений со стороны ключевых стран-добытчиков.

Делать это крайне не рекомендуется. Сам по себе германий тверже селенида цинка, но на его поверхность нанесено дорогое алмазоподобное или просветляющее покрытие. Если на объектив попала мелкая кварцевая песчинка, сухая грубая ткань разотрет ее и оставит микроцарапины. Чистка линзы объектива должна проходить только специальными мягкими салфетками из микрофибры и специальным спреем-очистителем, а крупную грязь предварительно сдувайте резиновой грушей.

Да, это один из ключевых факторов. Чем больше диаметр объектива прицела или монокуляра (например, 50 мм по сравнению с 35 мм или 25 мм), тем больше инфракрасного излучения он способен собрать и сфокусировать на матрице. С увеличением диаметра растет светосила оптической системы, что напрямую увеличивает дистанцию, на которой вы сможете четко идентифицировать зверя в полной темноте. Именно поэтому в дальнобойных флагманских тепловизионных прицелах ARTELV ATOMOS используются крупные германиевые объективы.

Несмотря на свою плотность, чистый германий без защитного слоя уязвим к агрессивной внешней среде (кислотные дожди, соленый морской воздух). Чтобы защитить линзу, на внешнюю сторону наносят сверхдлинное углеродное покрытие — алмазоподобное напыление. Оно делает поверхность линзы невероятно твердой, защищая ее от царапин, мелких сколов от веток и воздействия влаги, сохраняя при этом идеальные оптические свойства полупроводника.

Нет, германий — это стабильный химический элемент и полупроводниковый кристалл. В отличие от полимерных линз или некоторых видов композитных стекол, он не мутнеет, не желтеет от ультрафиолетовых лучей солнца и не меняет свою внутреннюю кристаллическую структуру со временем. Прицел с честным германиевым объективом будет выдавать одинаково безупречную картинку как в первый день покупки, так и через десять лет активной эксплуатации.

NETD — это параметр, который определяет минимальную разницу температур, которую способен заметить тепловизор. Чем меньше этот показатель, тем более чувствителен прибор. Средним стандартом на рынке считается NETD <35-40 mK, флагманские прицелы обладают рекордной чувствительностью NETD <15 mK. Это позволяет стрелку получать безупречно детализированную картинку даже в условиях экстремально низкого температурного контраста: во время проливного дождя, густого тумана или ледяного ветра.
