Как настроить рацию: таблица частот LPD433 и PMR446, инструкция и каналы
Как настроить вашу рацию для работы в безлицензионных диапазонах LPD433 и PMR446, загрузить таблицу частот и избежать штрафов за неправильное использование.
Безлицензионные диапазоны LPD и PMR
В России разрешено использовать два основных гражданских безлицензионных диапазона:

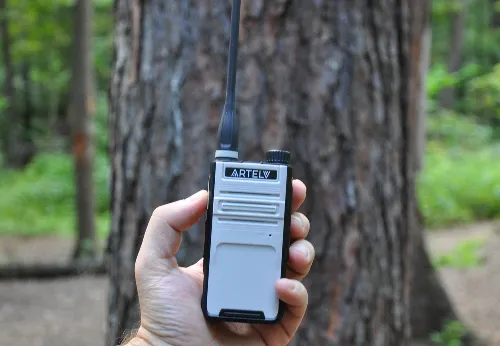

LPD433
Low Power Device: Использует частоты около 433 МГц. Разрешенная мощность передатчика — до 10 мВт. Этот диапазон хорошо подходит для использования внутри помещений и на небольших расстояниях.
PMR446
Personal Mobile Radio: Использует частоты около 446 МГц. Разрешенная мощность — до 500 мВт. Этот диапазон обеспечивает большую дальность связи и часто используется на открытой местности, туристами, охотниками и автолюбителями.
Таблица частот для рации ARTELV ЭФИР М2
Ниже приведена таблица с каналами, частотами, модуляцией и примечаниями, которые вы можете использовать для программирования вашей рации.
Таблица диапазонов LPD433 в цифровом режиме
| Ручка канала | Частота, МГц | В ПО | Назначение | COLOR CODE | TIME SLOT |
|---|---|---|---|---|---|
| 1 | 433.05000 | Dig1 | LPD433 — безлицензионный диапазон |
7 | 1 |
| 2 | 433.07500 | Dig2 | LPD433 — безлицензионный диапазон |
7 | 1 |
| 3 | 433.10000 | Dig3 | LPD433 — безлицензионный диапазон |
7 | 1 |
| 4 | 433.12500 | Dig4 | LPD433 — безлицензионный диапазон |
7 | 1 |
| 5 | 433.50000 | Dig5 | LPD433 — безлиценз. диапазон; любительский FM-вызывной |
7 | 1 |
| 6 | 446.00625 | Dig6 | PMR446 — безлиценз. гражданский диапазон |
7 | 1 |
| 7 | 446.01875 | Dig7 | PMR446 — безлиценз. диапазон (часто автолюбители) |
7 | 1 |
| 8 | 446.01900 | Dig8 | PMR446 — безлиценз. диапазон (часто автолюбители) |
7 | 1 |
| 9 | 446.03125 | Dig9 | PMR446 — безлиценз. диапазон |
7 | 1 |
| 10 | 446.04375 | Dig10 | PMR446 — безлиценз. диапазон |
7 | 1 |
| 11 | 446.05625 | Dig11 | PMR446 — безлиценз. диапазон |
7 | 1 |
| 12 | 446.06875 | Dig12 | PMR446 — безлиценз. диапазон (часто туристы) |
7 | 1 |
| 13 | 446.06900 | Dig13 | PMR446 — безлиценз. диапазон (часто туристы) |
7 | 1 |
| 14 | 446.08125 | Dig14 | PMR446 — безлиценз. диапазон |
7 | 1 |
| 15 | 446.09375 | Dig15 | PMR446 — безлиценз. диапазон (общий вызов) |
7 | 1 |
| 16 | 446.09400 | Dig16 | PMR446 — безлиценз. диапазон (общий вызов) |
7 | 1 |
Таблица диапазонов PMR446 в аналоговом режиме
| Ручка канала | Частота, МГц | В ПО | Назначение | CTCSS |
|---|---|---|---|---|
| 1 | 433.05000 | Ana1 | LPD433 — безлиценз. диапазон (общий вызов) |
|
| 2 | 433.07500 | Ana2 | LPD433 — безлицензионный диапазон |
|
| 3 | 433.10000 | Ana3 | LPD433 — безлицензионный диапазон |
|
| 4 | 433.12500 | Ana4 | LPD433 — безлицензионный диапазон |
|
| 5 | 433.50000 | Ana5 | LPD433 — безлиценз. диапазон; любительский FM-вызывной |
|
| 6 | 446.00625 | Ana6 | PMR446 — безлиценз. гражданский диапазон |
|
| 7 | 446.01875 | Ana7 | PMR446 — безлиценз. диапазон (часто автолюбители) |
|
| 8 | 446.01900 | Ana8 | PMR446 — безлиценз. диапазон (общий вызов) |
|
| 9 | 446.03125 | Ana9 | PMR446 — безлиценз. диапазон |
|
| 10 | 446.04375 | Ana10 | PMR446 — безлиценз. диапазон |
|
| 11 | 446.05625 | Ana11 | PMR446 — безлиценз. диапазон |
|
| 12 | 446.06875 | Ana12 | PMR446 — безлиценз. диапазон (часто туристы) |
|
| 13 | 446.06900 | Ana13 | PMR446 — безлиценз. диапазон |
|
| 14 | 446.08125 | Ana14 | PMR446 — безлиценз. диапазон (общий вызов) |
|
| 15 | 446.09375 | Ana15 | PMR446 — безлиценз. диапазон (общий вызов) |
|
| 16 | 446.09400 | Ana16 | PMR446 — безлиценз. диапазон (общий вызов) |
Что такое CTCSS и Color Code?
CTCSS (Continuous Tone-Coded Squelch System), или тональный шумоподавитель, использует специальные неслышимые тона для фильтрации нежелательных вызовов от других пользователей. Если вы используете один и тот же канал, но разные CTCSS, вы не будете слышать друг друга.
Color Code и Time Slot используются в цифровых режимах (DMR) для аналогичной цели — разделения групп пользователей на одной частоте.
Как настроить рацию
Подробная инструкция как настроить каналы в рации, разберем на примере рации ARTELV ЭФИР М2:
-
Скачайте ПО;
-
Установите программу и драйверы на компьютер;
-
Подключите рацию: подключите её программатором к USB-порту и включите;
-
Считайте настройки: в программе выберите нужный COM-порт и нажмите Read from Radio;
-
Введите частоты и настройки каналов:
-
частоты приёма/передачи
-
тип модуляции (Digital/Analog)
-
CTCSS / Color Code
-
Time Slot
-
название каналаэ
-
-
После этого обязательно добавьте каналы в список ZONE (Zone List), иначе каналы не попадут в ячейки памяти и не будут активны;
-
Запишите настройки в рацию: нажмите Write to Radio.
Скачать ПО
Управление каналами рации
После программирования вы сможете переключаться между каналами в Зоне 1 (цифровые) и Зоне 2 (аналоговые) с помощью ручки переключения каналов на верхней панели рации.
Разрешенные частоты для рации
LPD (Low Power Device)
- Частоты: 433,075–434,775 МГц
- Мощность: до 10 мВт (0,01 Вт)
- Обычно используется в бытовых и туристических рациях.
PMR (PMR446)
- Частоты: 446,00625–446,09375 МГц (8 каналов)
- Мощность: до 0,5 Вт
- Популярен для охраны, строительства, магазинов и туризма.
CB (Си-Би, гражданский диапазон)
- Частоты: примерно 26,965–27,405 МГц
- Мощность: до 4–10 Вт (в зависимости от типа модуляции)
- Часто используется дальнобойщиками и автомобилистами.
Какие каналы рации используют

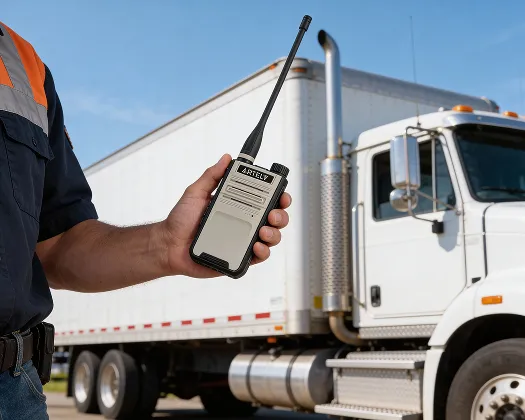

Дальнобойщики и автомобилисты
CB (27 МГц) — классический гражданский диапазон. Используется для связи на трассе, предупреждений о постах, авариях и пробках.

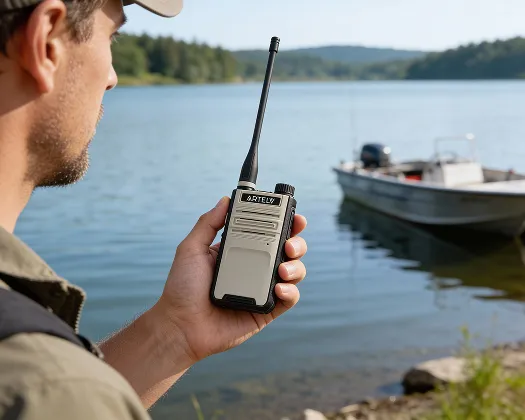

Охотники и рыболовы
PMR446 (446 МГц) — дальняя связь на природе. LPD433 (433 МГц) — связь в лагере и на коротких дистанциях. Часто применяются CTCSS/Color Code для приватных групп.

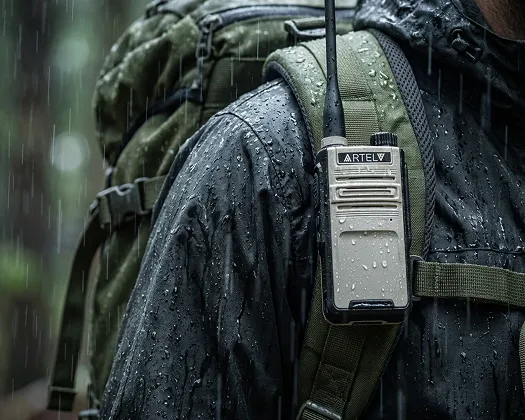

Туристы и путешественники
PMR446 — основная связь в походах и горах. LPD433 — внутри лагеря и на небольших расстояниях. Используются для координации групп и безопасности.

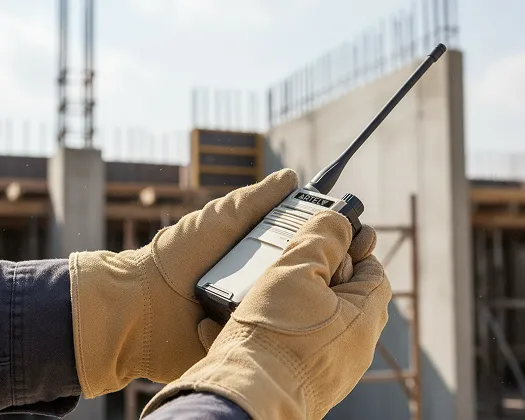

Охрана, стройка, бизнес
PMR446 — магазины, склады, мероприятия. Профессиональные UHF/VHF частоты (требуют лицензии). Часто применяются цифровые рации DMR.

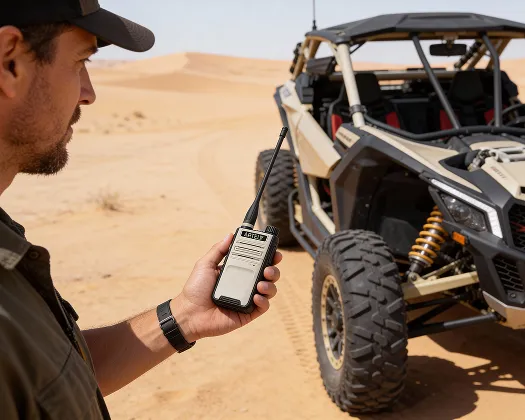

Off-road, экспедиции, автотуризм
PMR446 — связь между машинами. CB диапазон — дальняя связь и трассовая информация.

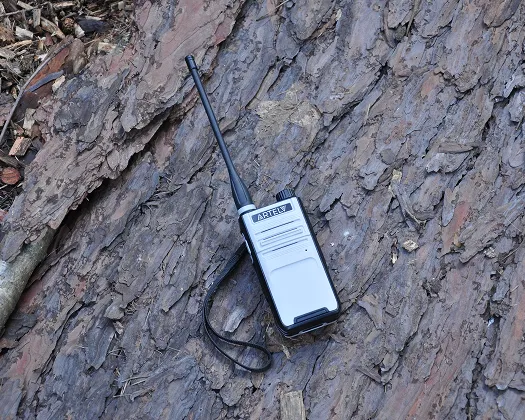

Бытовое использование
LPD433 — дом, дача, небольшие расстояния.
Важно
В России без лицензии разрешены только диапазоны LPD433 и PMR446.
Использование VHF и UHF вне этих диапазонов требует регистрации и разрешения. Требования могут меняться, уточняйте действующие нормы.

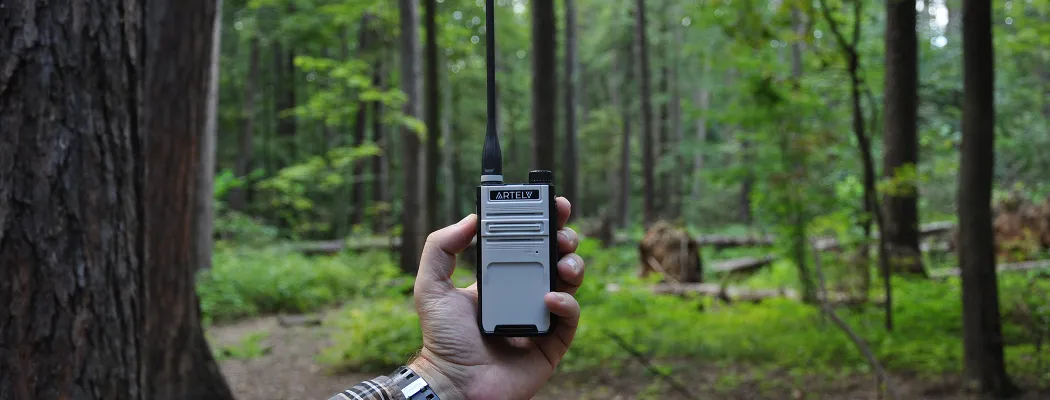

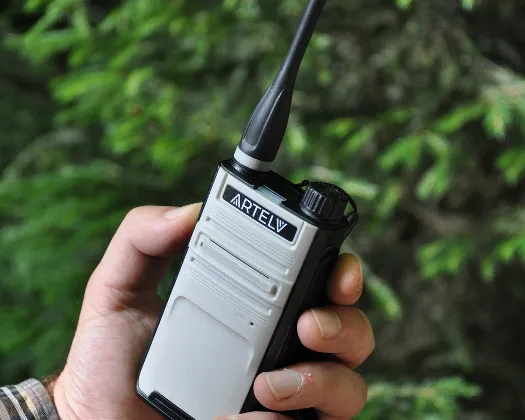

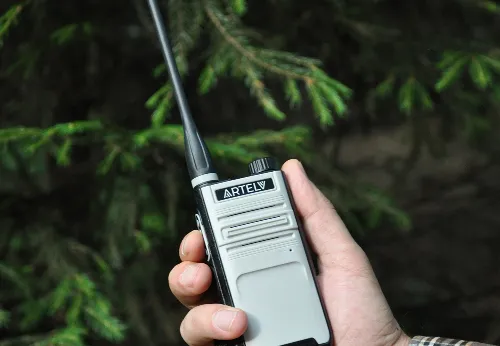

Почему стоит выбрать рацию ARTELV ЭФИР М2

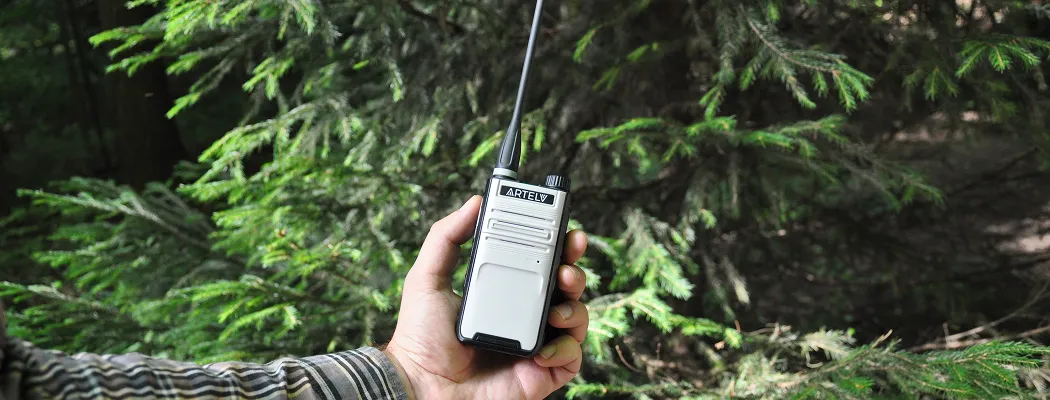

ARTELV ЭФИР М2 — это современная цифровая и аналоговая рация для охоты, туризма, бизнеса и профессионального использования.
Узнать подробнееДальность связи в LPD и PMR
- LPD433 — до 0,5–1 км в городе
- PMR446 — до 5–10 км на открытой местности
- В горах и с ретранслятором — до 20–50 км
Скачать таблицу
